Система управления элеваторным узлом с регулированием потребления тепловой энергии (СУЭлУ)
1. СУЭлУ устанавливается в индивидуальном тепловом пункте (ИТП), имеющем в своем составе элеватор.
Модернизация ИТП с использованием СУЭлУ выполняется в целях:
- устранения «перетопов» отапливаемых помещений;
- экономии тепловой энергии на отопление;
- повышения качества теплоснабжения;
- обеспечения равномерности прогрева отапливаемых помещений.
2. Конструктивные особенности СУЭлУ – см.здесь.
- Отличительной особенностью СУЭлУ является поддержание требуемого гидравлического режима работы элеватора в процессе погодного регулирования.
3. Возможности СУЭлУ
3.1 Высокая надежность теплоснабжения.
Обеспечивается схемным решением, которое:
- поддерживает требуемый гидравлический режим работы элеватора;
- не предусматривает установку дополнительного оборудования на контуре циркуляции воды в системе отопления.
Теплоснабжение сохраняется при:
- аварии по электроснабжению;
- поломке повысительного насоса;
- обрыва кабелей к датчикам температуры, давления.
3.2 Установка СУЭлУ приводит к выравниванию температур воздуха в помещениях, расположенных на разных этажах здания – за счет сохранения гидравлического режима работы элеватора в процессе погодного регулирования.
При работе элеваторного узла до модернизации «ручная» регулировка расхода воды из тепловой сети приводит к снижению циркуляции воды в системе отопления и завышению температуры воды после элеватора. По этой причине помещения верхних этажей перегреваются, нижних этажей – недогреваются (при верхнем розливе ГВС).
3.3 Система диспетчеризации позволяет адаптировать температурный график системы отопления применительно к конкретному зданию – см.здесь.
Обеспечивается максимальная экономия тепловой энергии при условии сохранения комфортного теплового режима в помещениях.
3.4 Высокий уровень экономии тепловой энергии - обеспечивается за счет работы системы диспетчеризации.
В результате модернизации ИТП жилых домов с использованием СУЭлУ экономия тепловой энергии за отопительный сезон составляет:
- 30÷45% в случаях, если до модернизации ИТП в доме не применяли «ручную» регулировку расхода теплоносителя;
- 15÷20% в случаях, если до модернизации ИТП применяли «ручную» регулировку расхода теплоносителя.
4. Этапы работ при установке СУЭлУ.
- 5.1 Представление в ГУП «ТЭК СПб» схемы, спецификации СУЭлУ для конкретного объекта.
- 5.2 Монтажные, пусконаладочные работы.
- 5.3 Предъявление СУЭлУ инспектору ГУП «ТЭК СПб» при приемке системы теплоснабжения здания к отопительному сезону.
5. В случае перехода в дальнейшем на закрытую схему ГВС СУЭлУ останется в составе ИТП в качестве автоматизированного блока отопления. Реконструкция ИТП будет заключаться в создании автоматизированного блока ГВС на основе теплообменника.
6. Документы, подтверждающие целесообразность применения СУЭлУ для модернизации элеваторных ИТП.
- 7.1 Протокол заседания Научно-технического совета Комитета по энергетике и инженерному обеспечению – см. здесь;
- 7.2 Протокол заседания СПбГБУ «Центр Энергосбережения» - см. здесь;
- 7.3 Выписки из протоколов заседаний Научно-технического совета в сфере жилищно-коммунального хозяйства Санкт- Петербурга от 06.07.2017г. и23.05.2019г. – см. здесь;

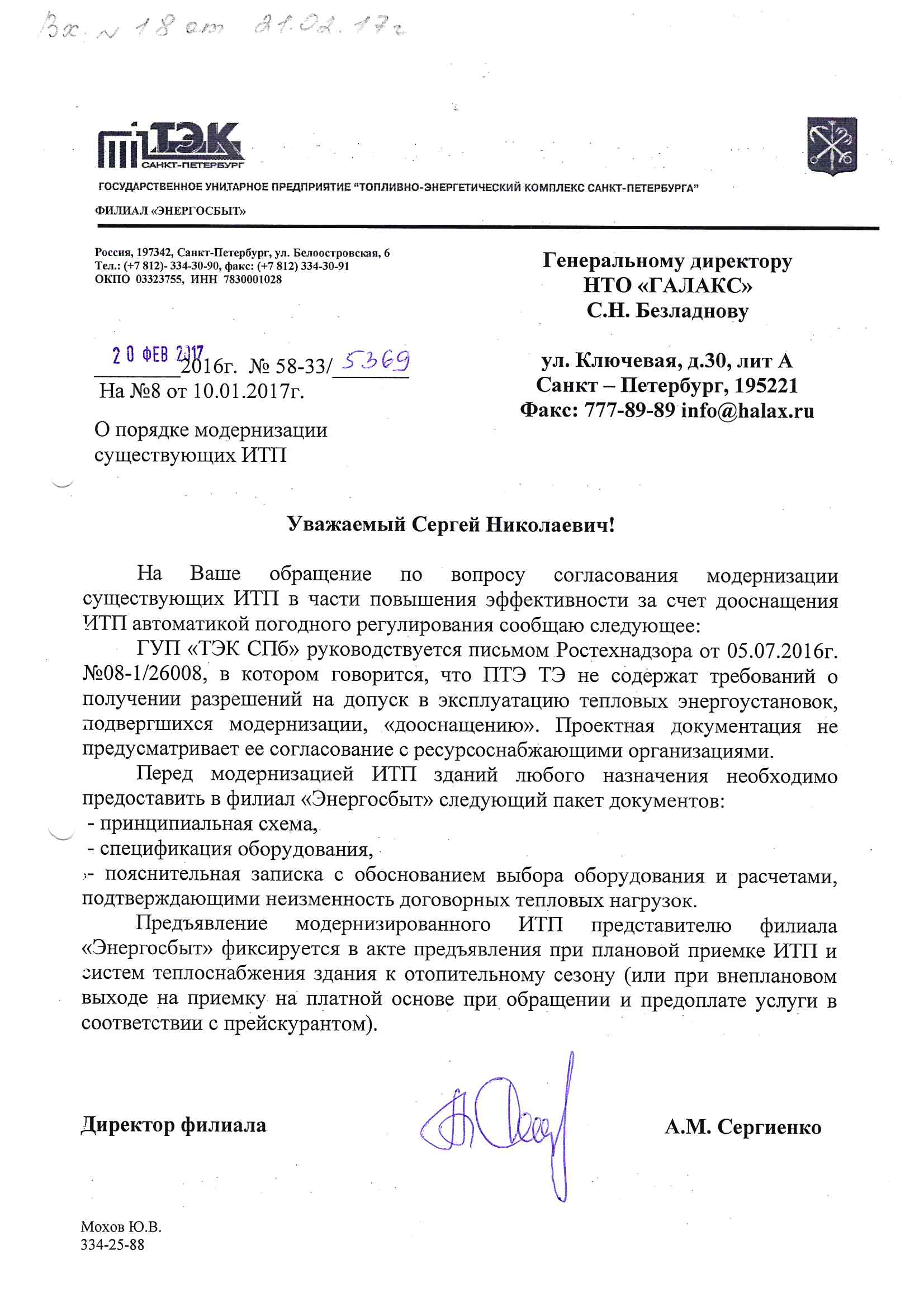

- 7.4 Письмо директора филиала «Энергосбыт» ГУП «ТЭК СПб» о порядке модернизации существующих ИТП – см. здесь;
- 7.5 Протокол заседания Технического совета АО «Теплосеть Санкт-Петербурга» - см. здесь;
- 7.6 Диплом победителя конкурса реализованных проектов в области энергосбережения и повышения энергоэффективности - см. здесь;
7. Отзывы Заказчиков о работе СУЭлУ

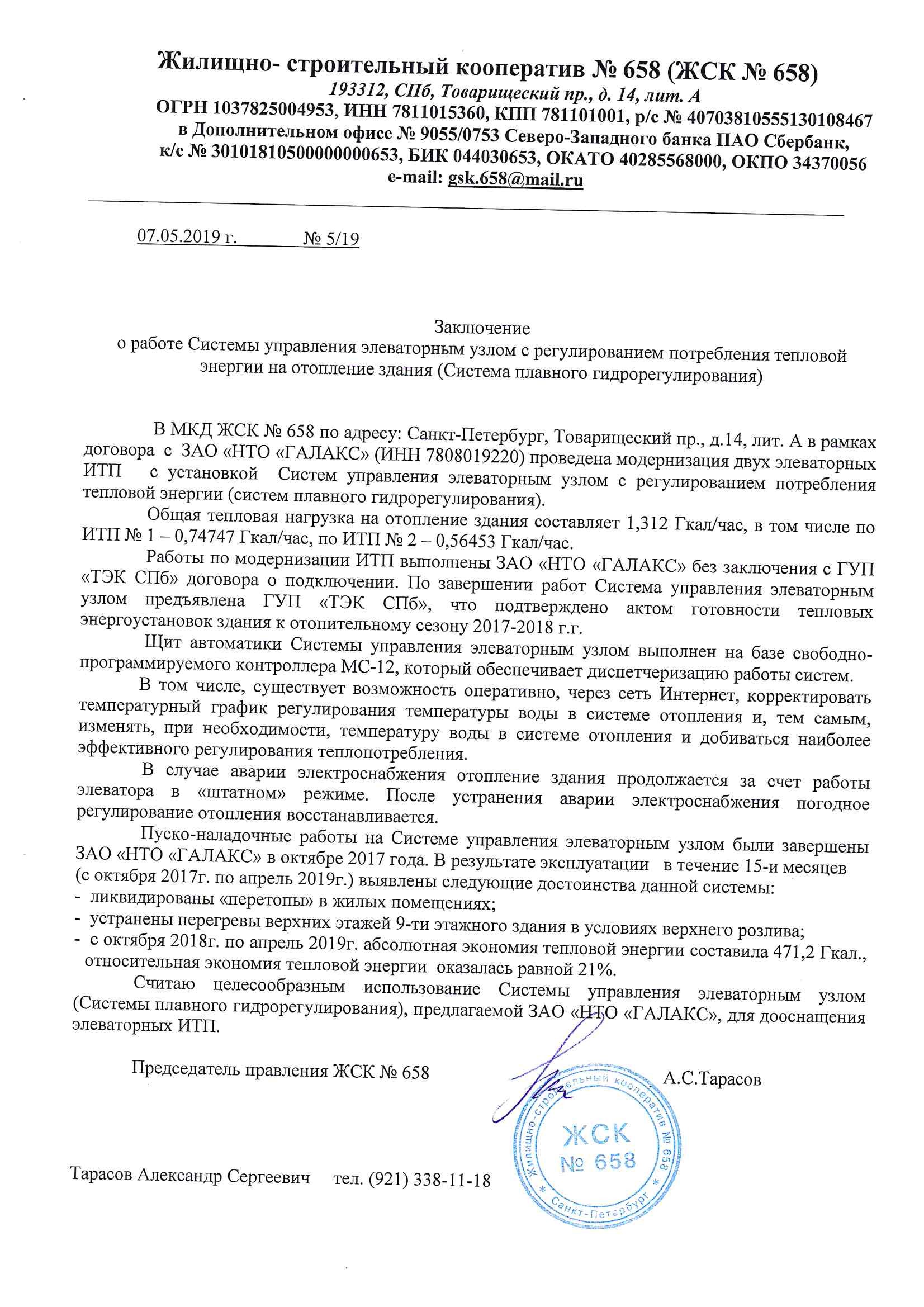

- 8.1 Жилой дом по адресу: г. СПб, Товарищеский пр., д. 14, лит. А, ЖСК №658 – см. здесь;
- 8.2 Жилой дом по адресу: г. СПб, ул. Академика Байкова, д. 11, к.2, ЖСК №882 – см. здесь;

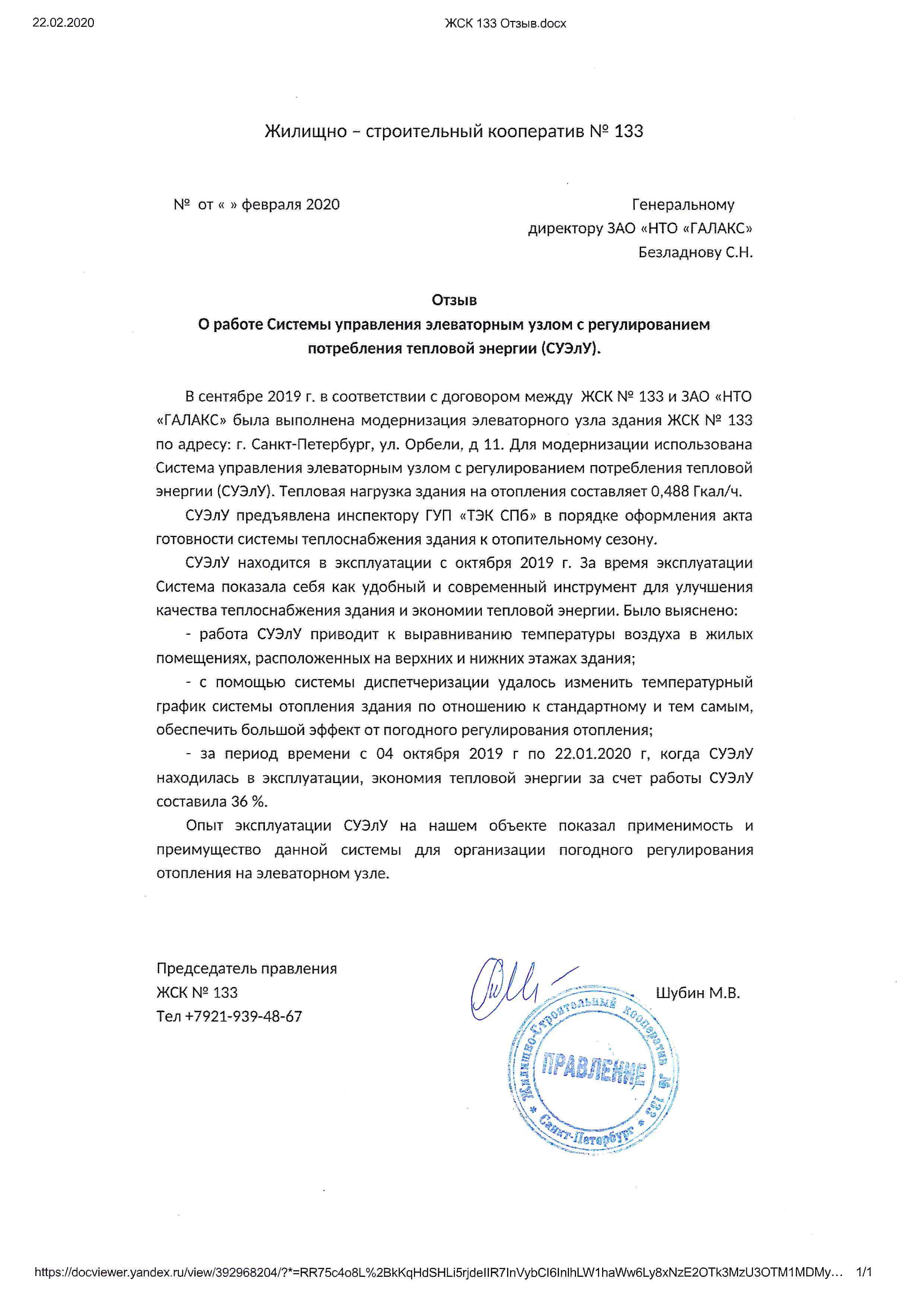

- 8.3 Жилой дом по адресу: г. СПб, ул. Орбели, д.11, ЖСК №133 – см. здесь;

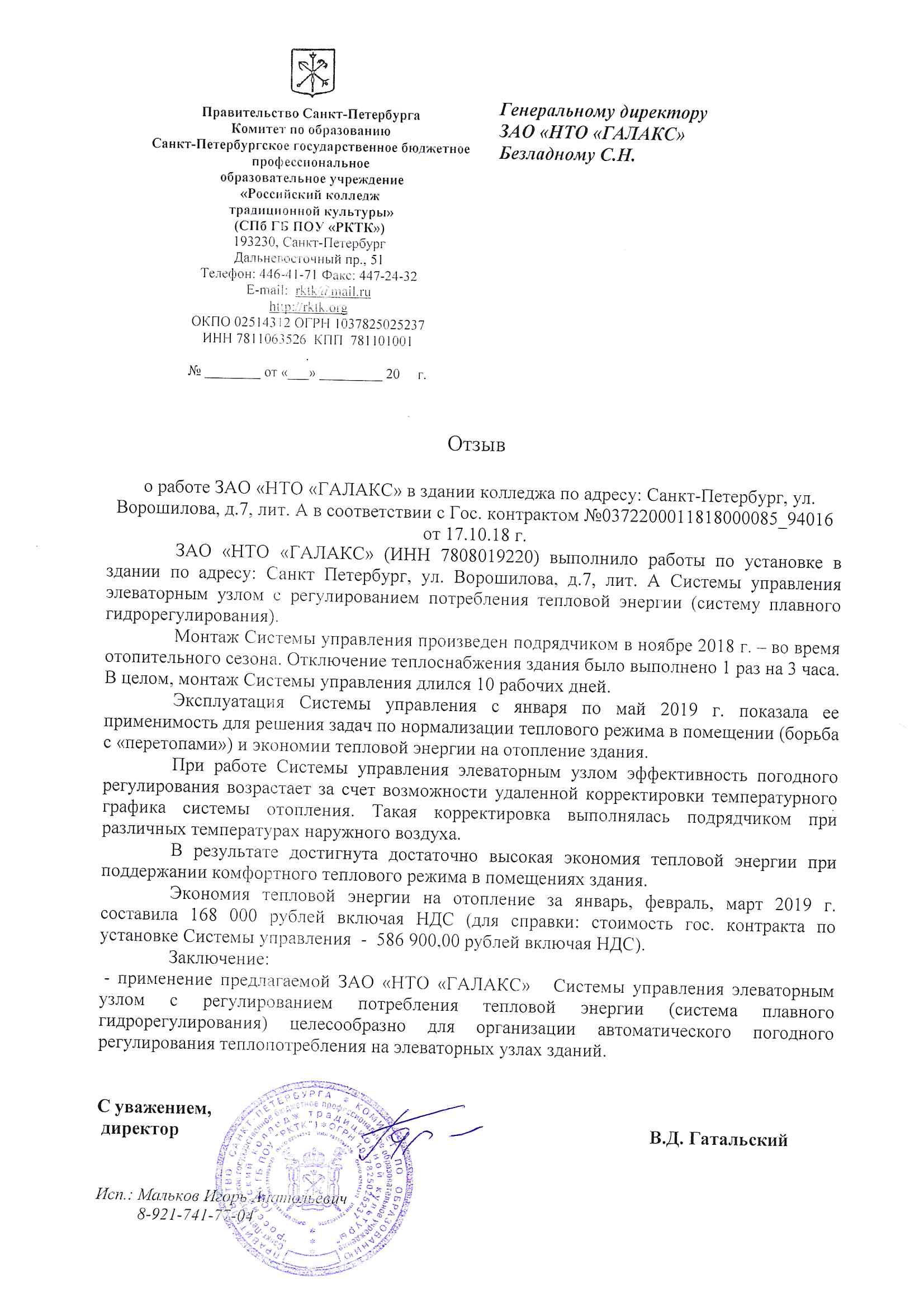

- 8.4 СПб ГБ ПОУ «Российский колледж традиционной культуры», здание по адресу: г. СПб, ул. Ворошилова, д. 7, лит. А – см. здесь;

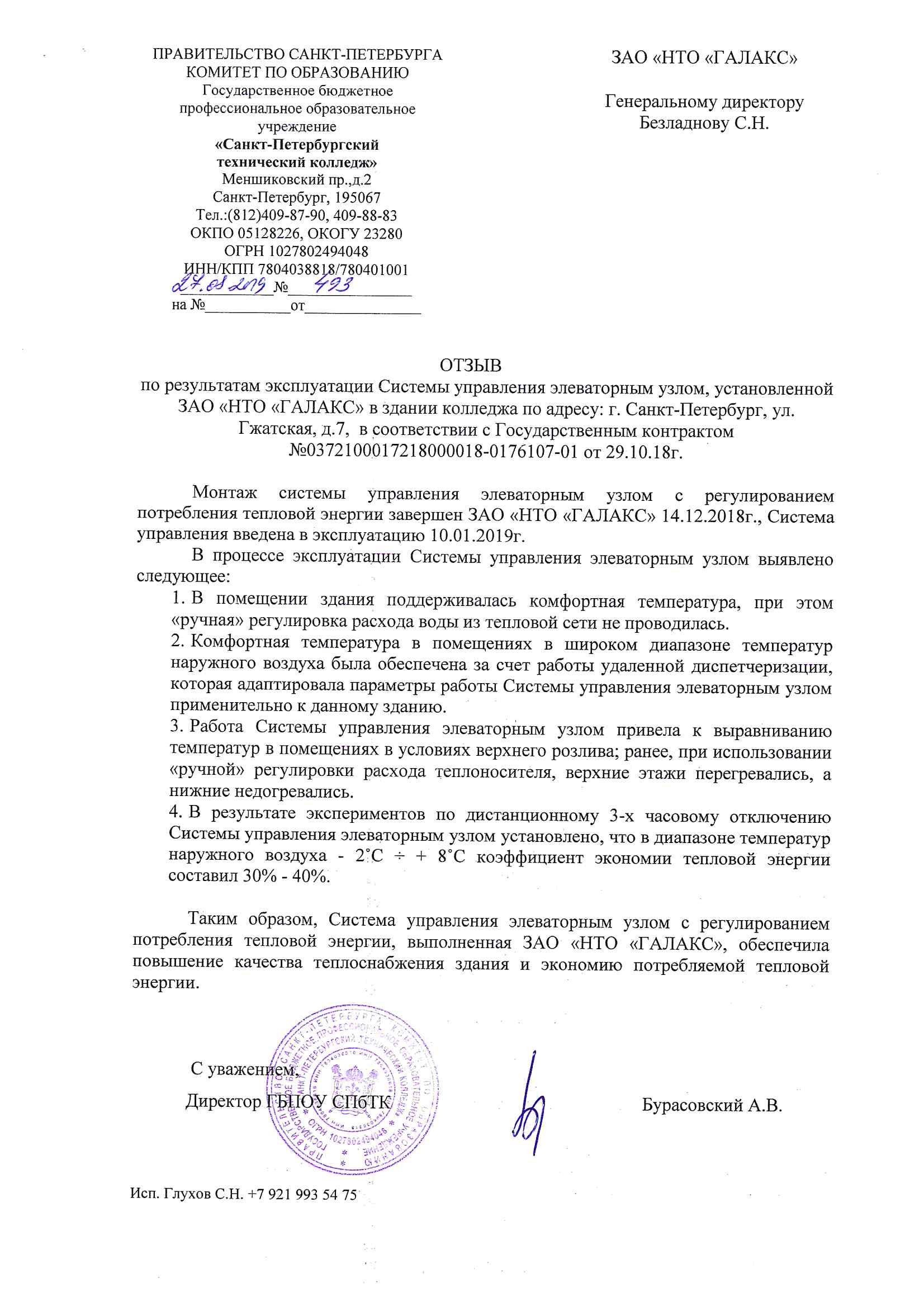

- 8.5 СПб ГБПОУ «Санкт-Петербургский технический колледж», здание по адресу: г. СПб, ул. Гжатская, д. 7 - см. здесь;
Конструктивные особенности СУЭлУ
Погодное регулирование температуры воды, подаваемой в систему отопления, выполняется за счет работы повысительного насоса, установленного на перемычке между обратной и прямой магистралями перед элеватором. Насос снабжен частотным преобразователем.
В такой ситуации, в процессе погодного регулирования сохраняется гидравлический режим работы элеватора.
Щит управления ЩУ "ГАЛАКС Э/ПР" выполняется на базе свободно-программируемого контроллера МС12, обеспечивающего реализацию следующих функций:
- Поддержание температуры в подающем трубопроводе системы отопления по температуре наружного воздуха;
- Снижение температуры в системе отопления в ночное время или по выходным и праздничным дням;
- Использование температурного графика системы отопления, задаваемого не менее чем по 10 точкам;
- Диспетчеризацию, в т. ч. возможность дистанционной корректировки коэффициентов ПИД-регулирования, температурного графика системы отопления.
Система диспетчеризации позволяет адаптировать температурный график системы отопления применительно к конкретному зданию.
Погодное регулирование осуществляется по температурному графику системы отопления, который задает требуемую температуру воды, подаваемой на отопление, в зависимости от температуры наружного воздуха.
Стандартный график системы отопления задается энергоснабжающей организацией. Пример такого графика, задаваемого ПАО «ТГК-1», приведен на рисунке
Такой график вводится в контроллер МС-12 по 10 точкам до начала эксплуатации объекта. В ходе эксплуатации от ответственного лица заказчика мы получаем информацию о наличии или отсутствии «перетопов» в здании, в соответствии с этой информацией заложенный в контроллер температурный график корректируется.
На рисунке приведен скорректированный температурный график для жилого дома по адресу: г. Санкт-Петербург, пр. Энергетиков, д. 74. Очевидно, такая корректировка обеспечивает дополнительную экономию тепловой энергии на отопление.
