В соответствии со статьей 29 федерального закона 190 о теплоснабжении "с 1 января 2022 года использование централизованных открытых систем теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается".

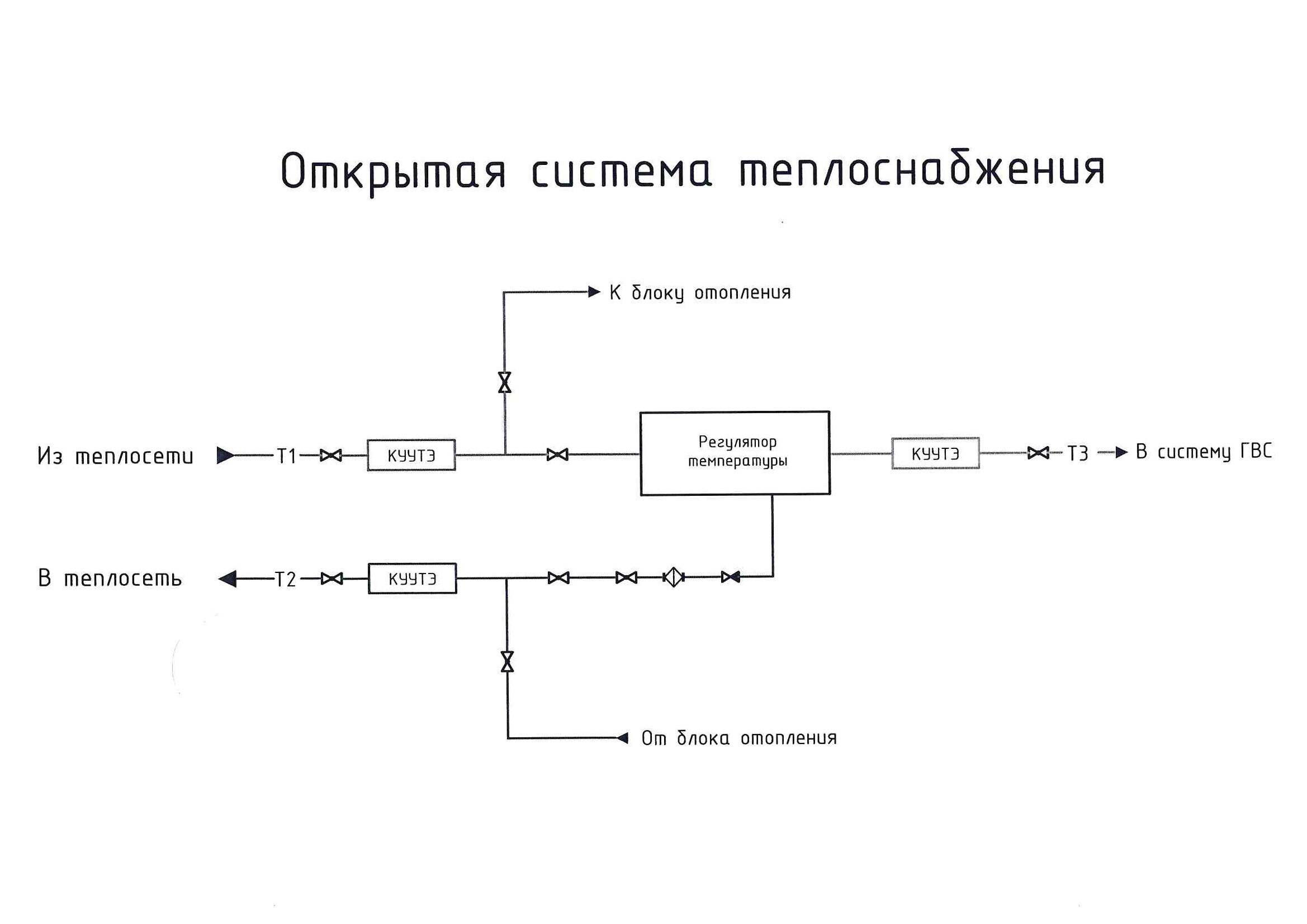

В открытой системе ГВС подготовка воды осуществляется в тепловом пункте путем смешения в регуляторе температуры ГВС сетевой воды с прямого и обратного трубопроводов – схему см. рисунок 1.

Открытая система ГВСрисунок 1

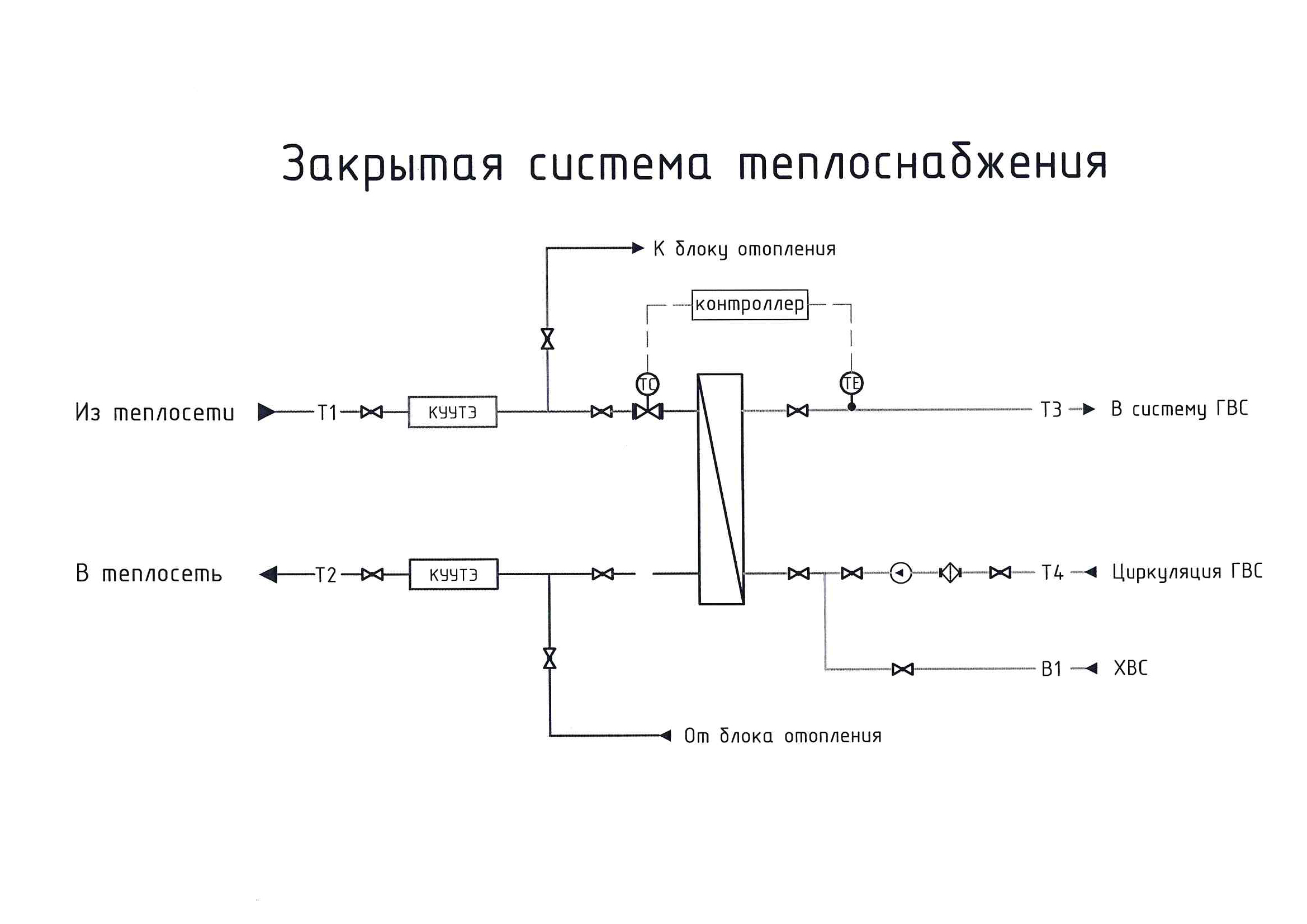

В закрытых системах ГВС подготовка горячей воды осуществляется с использованием водопроводной воды питьевого качества путем её подогрева в теплообменнике с помощью сетевой воды от источника теплоснабжения (котельная, ТЭЦ) и с организацией циркуляции воды по зданию - схему см. рисунок 2

Закрытая система ГВСрисунок 2

С 1 января 2013 г. подключение вновь вводимых объектов теплоснабжения к системам ГВС осуществляется только по закрытой схеме, а с 1 января 2022 г. открытые системы теплоснабжения не могут использоваться на территории Российской Федерации.

Основные преимущества закрытых систем ГВС состоят в следующем:

  • качество горячей воды отвечает требованиям к качеству питьевой воды;
  • обеспечивается безопасность пользования горячей водой (исключена вероятность ожогов потребителей воды из-за её перегрева и/или нестабильного давления горячей воды);
  • снижаются финансовые затраты по оплате тепловой энергии на нужды ГВС за счет организации циркуляции воды по зданию, обеспечивающей в точках установки санитарных приборов температуру ГВС не ниже 60°C (исключены организованные сливы воды в канализацию, присутствующие в тупиковых схемах ГВС из-за остывания воды в трубопроводах в период отсутствия разбора горячей воды).

ЗАО "НТО "ГАЛАКС" выполняет услуги по переходу на закрытую систему ГВС

При этом выполняется ряд технических мероприятий

Стоимость услуги по переходу на закрытую систему ГВС зависит от ряда факторов:

  • от тепловой нагрузки здания;
  • от существующего лимита ХВС по договору с ГУП Водоканал Спб;
  • от объёма работ по реконструкции системы ГВС;
  • от ряда других факторов.

Технические мероприятия по переходу на закрытую систему ГВС

1. Разработка паспорта системы ГВС, рассмотрение паспорта энергоснабжающей организацией для запроса Технических условий (ТУ), Условий подключения (УП) на реконструкцию системы теплоснабжения здания с целью перехода на закрытую систему ГВС.

2. Получение от энергоснабжающей организации ТУ, затем УП.

3. Согласование с энергоснабжающей организацией паспорта систем ГВС, паспорта узла присоединения, проекта реконструкции ИТП, проекта УУТЭ. Проектом реконструкции ИТП необходимо предусмотреть давление воды в системе ГВС, обеспечивающее подачу горячей воды на верхний этаж здания, для этого устанавливается насосная станция на линии холодной воды, или устанавливается насос на линии ГВС после теплообменника.

4. Выполнение строительно-монтажных работ по реконструкции ИТП с установкой теплообменника для подготовки горячей воды.

5. Выполнения проекта реконструкции системы ГВС здания. Часто системы ГВС существующих зданий выполнены по “тупиковой” схеме. Переход на закрытую систему ГВС предполагает устройство линии циркуляции горячей воды по зданию.

Для удешевления проекта возможно устройство циркуляции горячей воды в ограниченном объёме здания. Например, циркуляция может затронуть только “лежак” подачи горячей воды в подвале здания и не коснуться стояков подачи горячей воды на этажи здания.

При проектировании необходимо учесть то обстоятельство, что в систему ГВС здания будет подаваться вода из водопроводной сети. Это вода, в отличие от воды из тепловой сети, не проходит водоподготовку, препятствующую коррозии стальных труб системы ГВС. Поэтому при переходе на закрытую систему ГВС необходимо выполнить систему ГВС из коррозионностойких материалов.

6. Выполнения строительно монтажных работ по реконструкции системы ГВС здания.

7. Оформления акта допуска Ростехнадзора в пуско-наладочную эксплуатацию, выполненных пуско-наладочных работ, оформления допуска объекта теплоснабжения в постоянную эксплуатацию – более подробно см. здесь.
