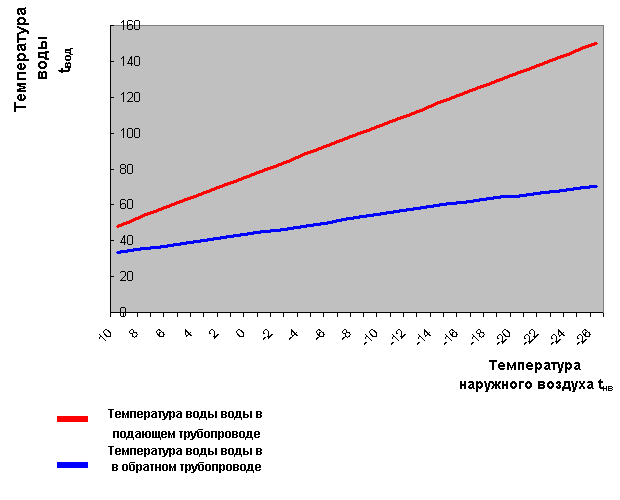

1. Температурный график 150/70: чем холоднее, тем горячее вода
Теплоноситель подаётся в здание по температурному графику. График 150/70 означает: при расчётном морозе −26 °С в подающем трубопроводе 150 °С, в обратном 70 °С, а в межсезонье вода заметно холоднее – около 47/32 °С при +10 °С. Выберите температуру на улице ползунком или курсором на графике.
Подробнее о погодозависимом регулировании →

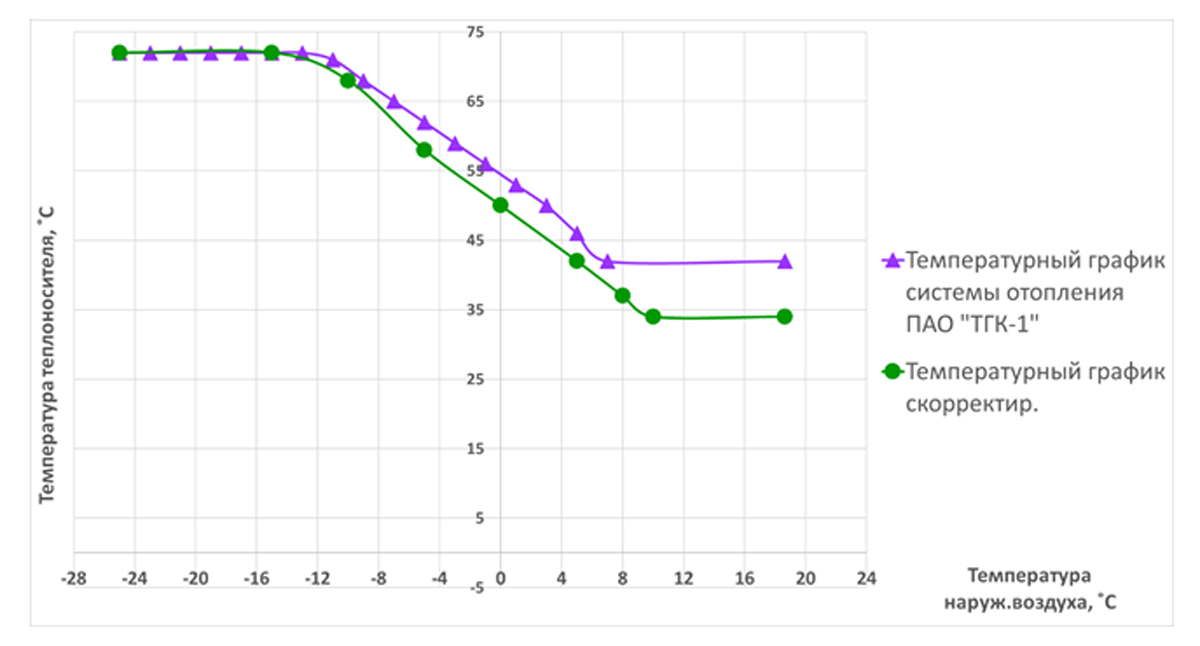

2. Стандартный и скорректированный график отопления
Стандартный график системы отопления задаёт энергоснабжающая организация (на графике – пример ПАО «ТГК-1»). Контроллер теплового пункта получает график по 10 точкам, а в ходе эксплуатации его корректируют по данным о «перетопах» в здании. Закрашенная область между графиками – тепло, которое больше не уходит зря. Выберите строку таблицы или наведите курсор на график.
Как устроена модернизация ИТП с элеватором →

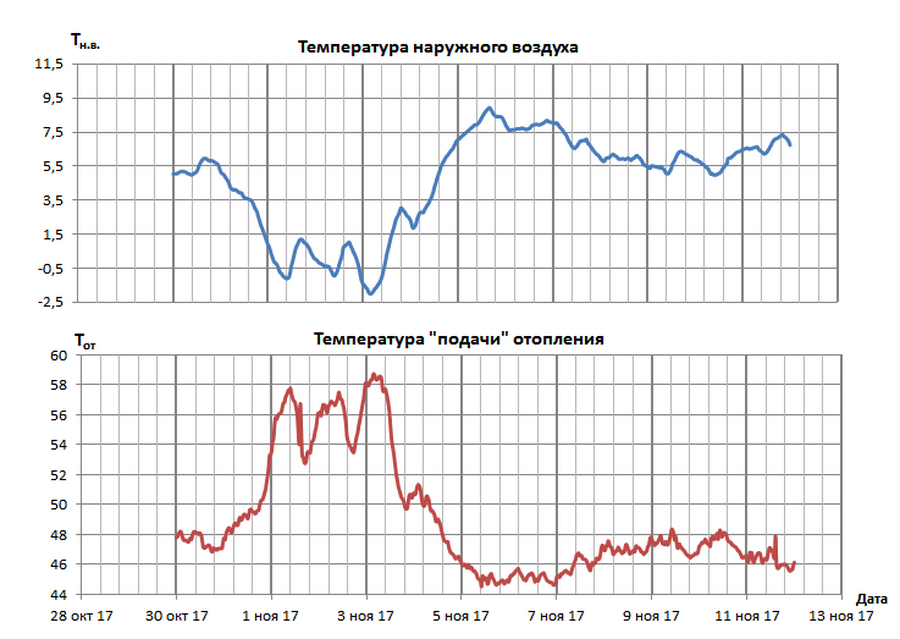

3. Погода и подача: как отопление следит за температурой на улице
Данные архива контроллера на элеваторном узле жилого дома за две недели. При похолодании 1–3 ноября подача отопления поднимается почти до 58 °С, а после потепления с 4 ноября держится около 45 °С. Кнопками выберите период, наведите курсор – увидите дату, время и обе температуры.
Читать эксперимент полностью →

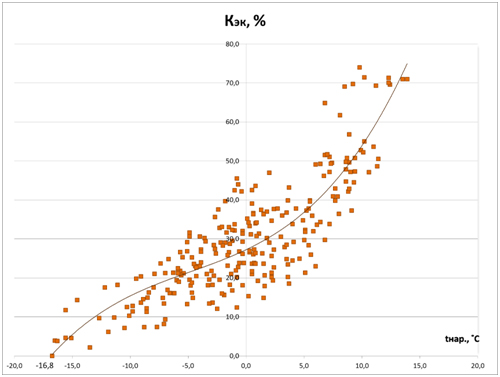

4. Сколько тепла экономит погодное регулирование
Чем теплее на улице, тем больше экономия: в сильный мороз она небольшая, а в межсезонье доходит до 70 %. Ромбиком отмечен контрольный эксперимент 05.02.2019: при −2,5 °С экономия составила 24,1 %, расчётная по кривой – 24 %. Кривая здесь та же, что в калькуляторе.
Рассчитать экономию для вашего здания →

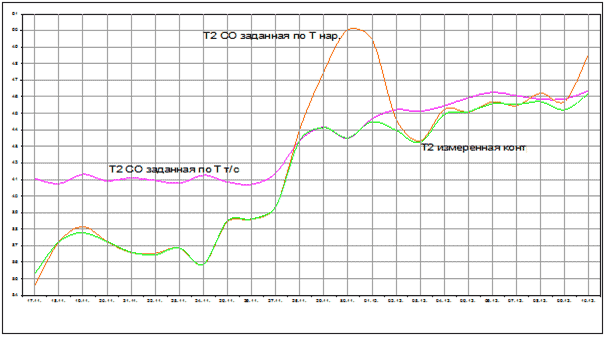

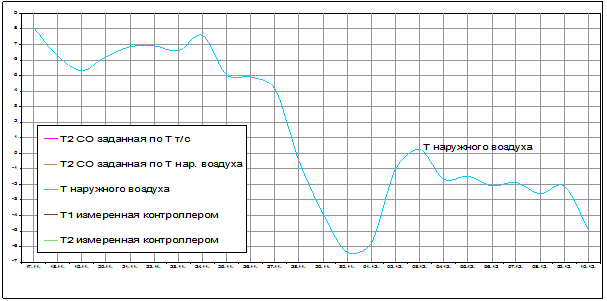

5. Что происходит в тепловом пункте: T1, T2 и погода
Автоматизированный тепловой пункт «ГАЛАКС АТП» учитывает не только температуру наружного воздуха, но и фактическую температуру сетевой воды. При потеплении температура сети держится на уровне нижней срезки 68–70 °С – это выше расчётного графика без срезки (пунктир на вкладке T1), а обратная вода при этом поддерживается с точностью ±0,5 °С. Переключайте вкладки: выбранная дата остаётся общей.
