В августе 2017 г ЗАО «НТО «ГАЛАКС» завершило монтаж систем плавного гидрорегулирования потребления тепловой энергии на отопление здания (далее - системы погодного регулирования) на двух элеваторных ИТП здания ЖСК № 658 по адресу: Санкт-Петербург, Товарищеский пр., д.14, лит. А. В октябре 2017г выполнены пуско-наладочные работы на объекте. Описание системы погодного регулирования см.здесь.
Технические характеристики элеваторных ИТП:
ИТП № 1
- расчетная тепловая нагрузка на отопление 0,75 Гкал/час;
- расход сетевой воды на отопление (150/70oС) 9,34 т/час;
- расход воды в системе отопления (95/70oС) 29,9 т/час;
- элеватор № 6;
- диаметр сопла 10,5 мм;
- расчетный напор перед элеватором 29,5 м.в.ст.
ИТП № 2
- расчетная тепловая нагрузка на отопление 0,57 Гкал/час;
- расход сетевой воды на отопление (150/70oС) 7,06 т/час;
- расход воды в системе отопления (95/70oС) 22,6 т/час;
- элеватор № 5;
- диаметр сопла 9,70 мм;
- расчетный напор перед элеватором 28,6 м.в.ст.

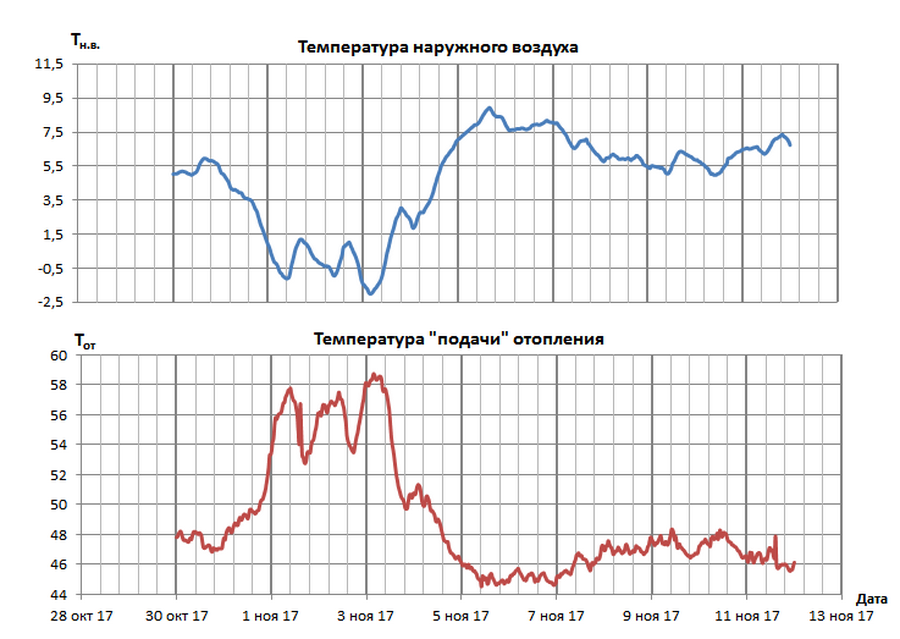

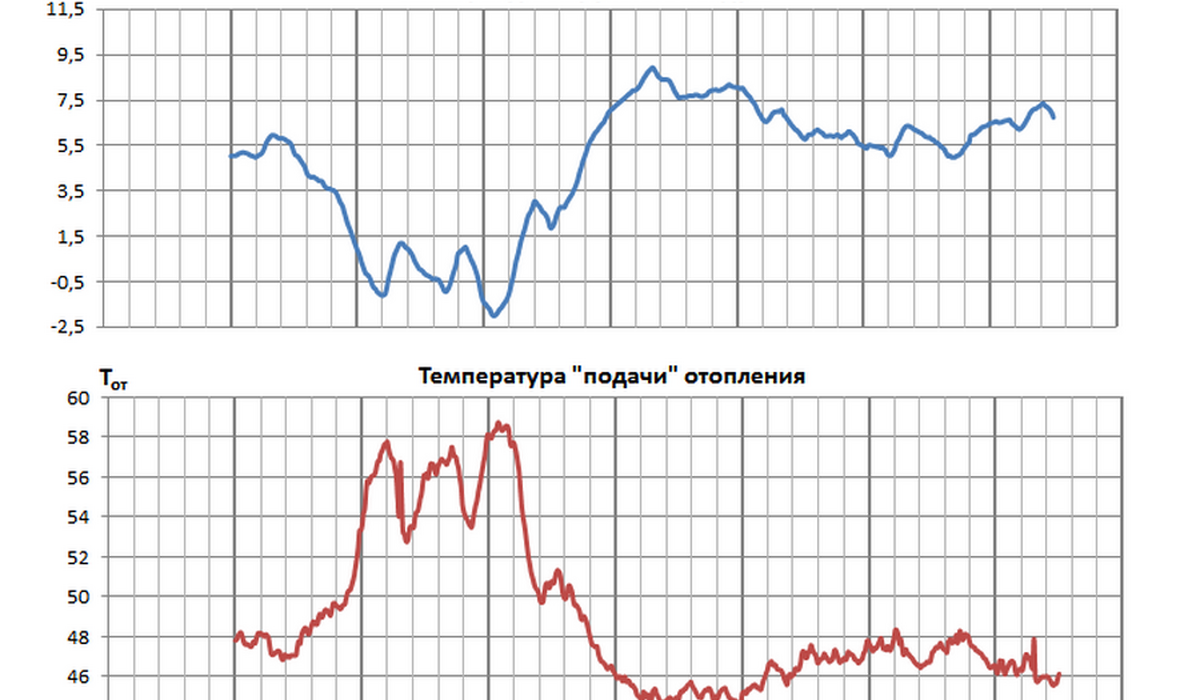

На рис. 1 приведены графики изменения температуры наружного воздуха Тн.в. и температуры воды Тот, подаваемой в систему отопления, происходившие на объекте в течение нескольких суток. Графики получены из архива контроллера. Графики показывают синхронное изменение Тн.в. и Тот с течением времени, т.е. отображают погодное регулирование температуры подаваемой на отопление воды.
Рис. 1 Временные зависимости температуры наружного воздуха Тн.в. и температуры «подачи» на отопление Тот
Для определения эффективности работы систем погодного регулирования были проанализированы параметры теплопотребления, зафиксированные узлом учета тепловой энергии в период с декабря 2017г. по январь 2019г.
Определена относительная экономия Кэк, которая возникает после модернизации ИТП системой автоматического погодного регулирования по сравнению со случаем отсутствия какого-либо погодного регулировании на объекте. Как и следовало ожидать, имеет место зависимость Кэк от температуры наружного воздуха tн.в.. Для аппроксимации этой зависимости использована кубическая зависимость, приведенная на рис.2.
Рис. 2 Зависимость относительной экономии тепловой энергии Кэк от температуры наружного воздуха tн.в.
Для дополнительной оценки энергоэффективности внедрения системы плавного гидрорегулирования потребления тепловой энергии нашими специалистами был проведен 05.02.2019г. эксперимент по дистанционному отключению системы плавного гидрорегурирования на объекте на период времени с 15.00 до 18.00 часов и с последующей обработкой часовых архивов теплопотребления с теплосчетчика, которая показала, что при фактической температуре наружного воздуха (по архивам с контроллера) -2.5°С коэффициент экономии тепловой энергии составил 24,1%.
В соответствии с зависимостью Кэн от tнар, приведенной на рисунке 2, при tнар = -2.5°С Кэн = 24%. Таким образом, полученная зависимость Кэн от tнар подтверждена экспериментально.
Выполнен расчет экономии тепла ΔQэк.(от.сезон) благодаря установке системы погодного регулирования за отопительный сезон. Для этого использована разбивка диапазона Тн.в на интервалы с известной среднестатистической «длительностью» каждого интервала для Санкт-Петербурга. Величины Кэк взяты по графику, приведенному на рис.2, для средней температуры Тн.в. каждого интервала.
В результате ΔQэк.от.сез.=628,8 Гкал.
В табл.1 приведены сроки окупаемости затрат на модернизацию элеваторного узла отопления системой погодного регулирования. Рассмотрены ИТП с различными тепловыми нагрузками, приведены ориентировочные затраты К на модернизацию ИТП.
Табл. 1 Сроки окупаемости затрат по модернизации ИТП системой погодного регулирования
| Тепловые нагрузки ИТП, Гкал/час | ΔQэк(от. сезон), Гкал | Затраты на модернизацию ИТП, К, руб., вкл. НДС | Срок окупаемости То(лет) по тарифу для населения или тарифу ТГК-1: Ц=1775,45 руб/Гкал | Срок окупаемости То(лет) по тарифу ГУП «ТЭК СПб»: Ц=2629,37 руб/Гкал |
| 0,30 | 142,9 | 700.000 | 2,8 | 1,9 |
| 0,50 | 238,2 | 740.000 | 1,7 | 1,2 |
| 0,70 | 333,5 | 770.000 | 1,3 | 0,9 |
| 1,00 | 476,4 | 840.000 | 1,0 | 0,7 |
| 1,32 | 628,8 | 950.000 | 1,0 | 0,6 |
Срок окупаемости То=( К)/(Ц•ΔQэк.(от.сезон)) ,
Таким образом, полученные на объекте по адресу: Товарищеский пр., д.14, лит. А., экспериментальные данные показали, что сроки окупаемости затрат при модернизации элеваторного узла системой погодного регулирования изменяются от 0,6 года до 2,8 года в зависимости от тепловой нагрузки здания и тарифа на отпуск тепла для данного здания.
Для элеваторного ИТП с нагрузкой 0,3 Гкал/час, стоимость работ по установке системы погодного регулирования составит ориентировочно 700 000 руб., включая НДС. Понесенные Вами затраты окупятся через 2,8 года (для жилых зданий и зданий в зоне теплоснабжения ТГК-1) или через 1,9 года (для нежилых зданий в зоне теплоснабжения ГУП «ТЭК СПб»).
Если Вас беспокоят «перетопы» Ваших помещений и высокий уровень оплаты за потребляемое тепло, обратитесь в нашу организацию. Инженер-менеджер ответит на все вопросы и продемонстрирует работу системы погодного регулирования, транслируемую через Internet в режиме реального времени.
