Блочные тепловые пункты модели «ГАЛАКС АТП» Автоматизированные и изготавливаются на производственной базе ЗАО «НТО «ГАЛАКС» и являются комплексами полной заводской готовности.

Блочные тепловые пункты

Данные блочные тепловые пункты монтируются в виде компактного блок-модуля на самостоятельной металлической раме (либо в виде нескольких блок-модулей на самостоятельных рамах).

Возможно размещение автоматизированного блочного теплового пункта модели «ГАЛАКС АТП» внутри металлического шкафа – см.здесь, либо внутри специального блок-контейнера – см.здесь.

По требованию Заказчика автоматизированные блочные тепловые пункты модели «ГАЛАКС АТП»  дополнительно оснащаются  следующим оборудованием:

  • узлами ввода;
  • узлами учета тепловой энергии;
  • узлами сбора и возврата конденсата (для паровых тепловых пунктов);
  •  электрическими или пиролизными котлами;
  • бойлерами косвенного или прямого нагрева для ГВС;
  •  высокотемпературными (нагрев теплоносителя до 90 °С)
  • парокомпрессионными тепловыми насосами;
  •  абсорбционными или адсорбционными холодильными машинами;
  • солнечными водонагревателями (вакуумные солнечные коллектора),

а также могут быть доукомплектованы следующими инженерными системами полной или высокой заводской готовности:

  • хозяйственно-питьевого и/или пожарного водопровода с насосными  установками и баками-аккумуляторами;
  • водоподготовки;
  • приточно-вытяжными агрегатами и устройствами для кондиционирования  здания.

Для размещения в нашей организации заказа на поставку автоматизированного блочного теплового пункта модели «ГАЛАКС АТП» просим заполнить опросный лист и направить его в наш адрес.

На основании опросного листа тепловым пунктам модели «ГАЛАКС АТП» присваивается идентификационный номер (марка), кодировка которого отражает тепловую мощность, конструктивное исполнение, вид теплоносителей с температурными графиками, количество контуров систем теплопотребления и их схемы подключения к источнику тепловой энергии.

При необходимости наша организация выполнит установку блочных тепловых пунктов на объекте Заказчика, а также выполнит пуско-наладочные работы.

Области примененияавтоматизированных блочных тепловых пунктов модели «ГАЛАКС АТП»: Центральные тепловые пункты (ЦТП) энергоснабжающих компаний и промышленных комплексов, индивидуальные тепловые пункты (ИТП) промышленных, общественных и жилых зданий, сооружений военно-технического назначения, коттеджей и отдельных квартир, системы теплоснабжения плавучих домов, отелей и комплексов.

Виды  теплоносителей для Автоматизированных блочных тепловых пунктов модели «ГАЛАКС АТП»:

  • сетевая вода и/или пар от котельных и ТЭЦ;
  • нагретая вода от электрических и пиролизных котлов или от тепловых   насосов;
  • незамерзающие жидкости (водные растворы пропиленгликоля,  этиленгликоля и др.) от систем утилизации тепла газопоршневых или  дизельных электростанций, от электрических и пиролизных котлов , от   тепловых насосов и вакуумных солнечных коллекторов.

Диапазоны тепловых нагрузок – от 8 кВт (0,07 Гкал/ч) до 10 000 кВт (8,6 Гкал/ч).

Базовые теплотехнические схемы автоматизированных блочных тепловых пунктов модели «ГАЛАКС АТП»: 1-5 контурные системы (отопление, ГВС, теплоснабжение калориферов приточных установок, теплоснабжение калориферов тепловых завес, технология) с подключением через смесительные насосы (непосредственное подключение) и/или теплообменники (независимое подключение).

Базовое теплотехническое оборудование:

  • одинарные и/или сдвоенные насосы фирм «WILO», «GRUNDFOS » (Германия), «IMP PUMPS (Словения);
  • электрические регулирующие клапаны фирм «LDM» (Польша),  «SIEMENS» (Германия),  «Armstrong» (Бельгия);
  • пластинчатые теплообменники фирм «ALFA LAVAL» (Швеция), «DANFOSS» (Дания), «SWEP» (Швеция), «SECESPOL» (Польша);
  • компактные кожухотрубные теплообменники фирм «SECESPOL», «SATEKS» (Россия);
  • регуляторы температуры и давления прямого действия фирм «LDM», «SIEMENS», «SAMSON» (Германия), «Armstrong» (Бельгия);
  • запорная и запорно-регулирующая арматура фирм «IDMAR» (Польша), «NAVAL» (Финляндия),  «BROEN» (Дания).

Базовые контроллеры щитов управления автоматизированных блочных тепловых пунктов модели «ГАЛАКС АТП»: свободно-программируемые контроллеры программно-технического комплекса (ПТК) «КОНТАР» ОАО «МЗТА» (Россия) с сенсорной панелью управления, свободно-конфигурируемые контроллеры фирмы «SIEMENS» (Германия).

Щиты управления на базе свободно-конфигурируемых контроллеров «SIEMENS» (стандартный вариант) используются для стандартных алгоритмов погодозависимового регулирования системами теплопотребления по температуре наружного воздуха.

Отличительными особенностями щитов управления на базе свободно-программируемых контроллеров ПТК «КОНТАР» (энергоэффективный вариант) являются:

  • возможность максимально точного поддержания температуры воды в обратном трубопроводе исходя из температуры теплоносителя в тепловой сети (нашей организацией разработан алгоритм, позволяющий учитывать реальные условия работы энергоснабжающих организаций с отклонением от стандартного температурного графика – см.здесь).;
  • возможность управления интегрированными системами (тепловой пункт, тепловые насосы, установки для сбора и возврата конденсата, системы хозяйственно-питьевого и пожарного водопровода с насосными установками, система водоподготовки, системы приточной вентиляции и кондиционирования);
  • обеспечение возможности диспетчеризации и дистанционной передачи информации о функционировании оборудования через локальную сеть, либо через глобальную сеть Internet, а также выдачу SMS-сообщений об аварийных ситуаций по каналам GSM-связи.

Характерные условия для принятия решения об использования автоматизированных блочных тепловых пунктов модели «ГАЛАКС АТП»: необходимость минимизации занимаемой площади технического помещения, целесообразность выполнения монтажных работ по устройству теплового пункта на производственной базе ЗАО «НТО «ГАЛАКС», а не на объекте Заказчика.

Ниже приведен пример автоматизированного блочного теплового пункта модели «ГАЛАКС АТП» на сетевой воде:

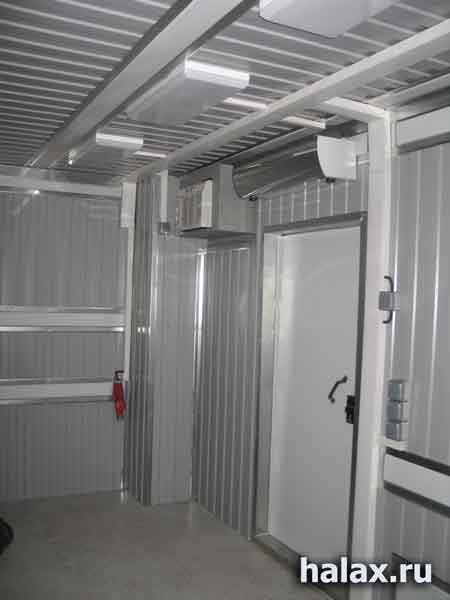

Для контейнерного автоматизированного блочного теплового пункта модели «ГАЛАКС АТП» используются чаще всего серийно-выпускаемые цельносварные контейнеры с термоизоляцией, например, компании «Лесард» – г. Санкт-Петербург в следующей комплектации:

  • силовой щит собственных нужд, обеспечивающий электропитание щита управления технологического оборудования, шкафа учета энергоресурсов , а также щитов терморегулирования, приточно-вытяжной вентиляции, отопления, освещения, розеток;
  • система рабочего и аварийного освещения;
  • система приточно-вытяжной вентиляции;
  • система электроотопления на базе инфракрасных потолочных панелей.

Контейнеры  снабжены монтажными воротами и дверью.

Контейнерные тепловые пункты устанавливаются на подготовленный фундамент вблизи обслуживаемых объектов, а также на кровле зданий.

Характерные условия для принятия решения по использованию контейнерных блочных тепловых пунктов: отсутствие свободных технических помещений для оборудования на объекте, минимизация финансовых затрат на строительство технических помещений,  необходимость дооснащения газопоршневых и дизельных контейнерных электростанций системами утилизации тепла для  теплоснабжения удаленных от электро-теплоцентралей объектов (поселки, нефтепромыслы, животноводческие фермы, объекты военно-технического назначения и др.).

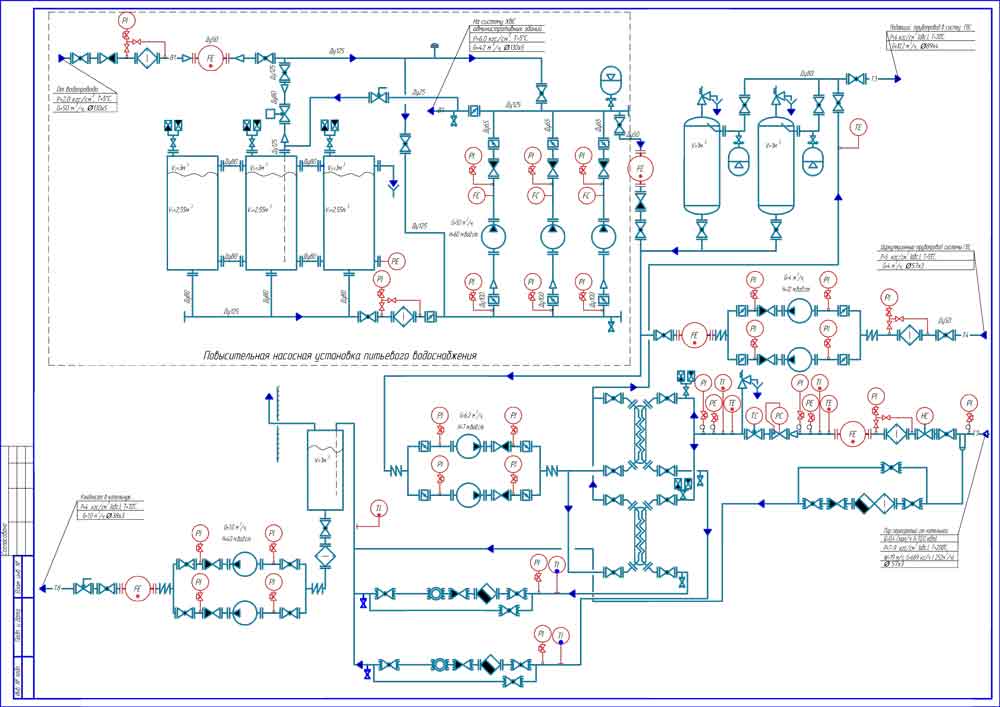

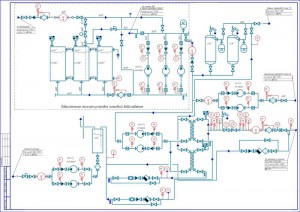

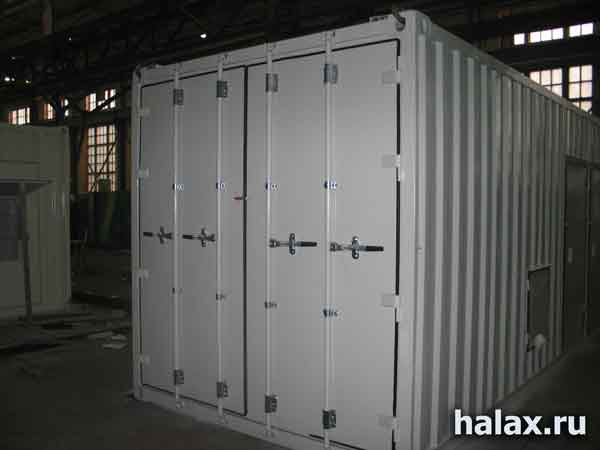

Ниже приведен контейнерный автоматизированный  блочный тепловой пункт модели «ГАЛАКС АТП, предназначенный для использования пара, с установкой сбора и возврата конденсата и повысительной насосной установкой питьевого водоснабжения.

 контейнерный автоматизированный блочный тепловой пункт модели контейнерный автоматизированный блочный тепловой пункт модели

Для шкафного автоматизированного блочного теплового пункта модели «ГАЛАКС АТП» используются серийно-выпускаемые металлические шкафы, например, фирмы «Rittal» (Германия) и «Schneider Electric» (Германия). Шкафные автоматизированные тепловые пункты выпускаются для внутренней и наружной установки.

Характерные условия для принятия решения по использованию  шкафныхтепловых пунктов «ГАЛАКС АТП»: отсутствие отдельных технических помещений для устройства теплового пункта, исключение несанкционированного доступа к оборудованию, необходимость минимизации занимаемой площади под оборудование, необходимость теплоснабжения коттеджей и отдельных квартир, необходимость теплоснабжения «теплых полов» и калориферов приточных установок зданий.

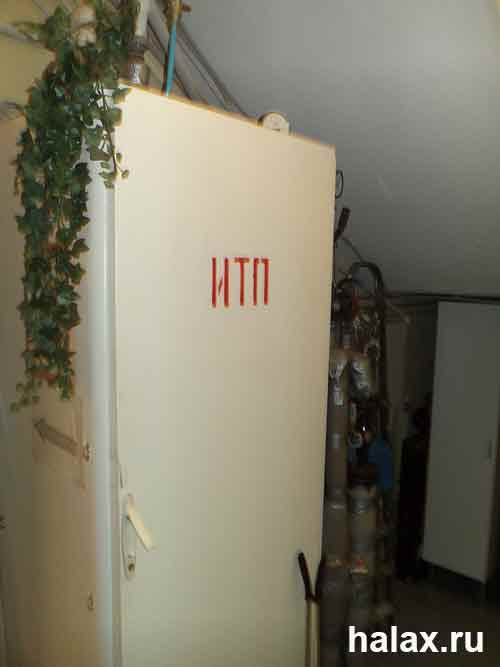

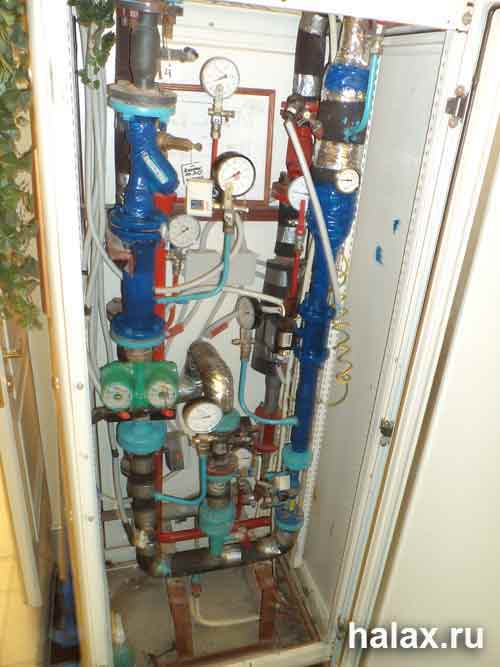

Ниже приведен пример шкафного теплового пункта на сетевой воде.

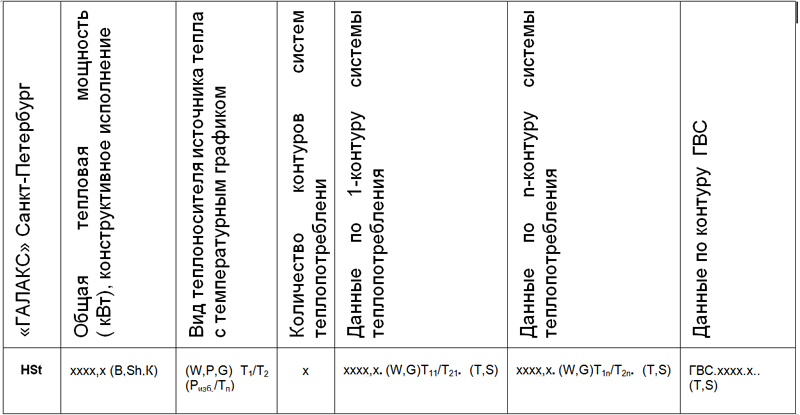

Условные обозначения:

х – количество контуров систем теплопотребления

хххх,х – тепловая мощность общая и контуров систем теплопотребления или ГВС, кВт

Конструктивные исполнения теплового пункта:

В- блочный; Sh- шкафной; К- контейнерный.

Вид теплоносителя: W- вода; P- пар; G- гликоль (водный раствор пропиленгликоля, этиленгликоля и др.)

Температурные графики: Т1/Т2 – температуры теплоносителя источника тепла (подача/обратка); Pизб.- избыточное давление пара,бар; Тп – температура перегретого пара, °С; Т11/Т21, Т1n/Т2n – температуры теплоносителя в системах теплопотребления, °С.

Схемы подключения к источнику тепла: T – через теплообменник (независимая); S- через смесительный узел (непосредственная).



Пример кодировки теплового пункта:

HSt – 500,2В-W150/70-2-100.W95/70.S-200.G80/60.Т-ГВС200,2.S

При поставке автоматизированного блочного  теплового пункта модели «ГАЛАКС АТП» Заказчику предоставляется следующая документация:

  •  технический паспорт, содержащий принципиальную схему и спецификацию блочного теплового пункта;
  •  инструкцию по эксплуатации.
