Здание ГБПОУ «Санкт-Петербургский технический колледж» по адресу: г. Санкт-Петербург, ул. Гжатская, д.7
В рамках внедрения высокоэффективных технологий была проведена модернизация элеваторных узлов отопления объектов Комитета по образованию Санкт-Петербурга:
· ГБПОУ «Санкт-Петербургский технический колледж» по адресу: г. Санкт-Петербург, ул. Гжатская, д.7;
· СПб ГБПОУ «Российский колледж традиционной культуры» по адресу: г. Санкт-Петербург, ул. Ворошилова, д.7 лит. А.
Модернизация тепловых узлов была проведена путем дооснащения их системами плавного гидрорегулирования потребления тепловой энергии с автоматизацией и диспетчерезацией процессов. Назначение и функционирование системы плавного гидрорегулирования - см. здесь

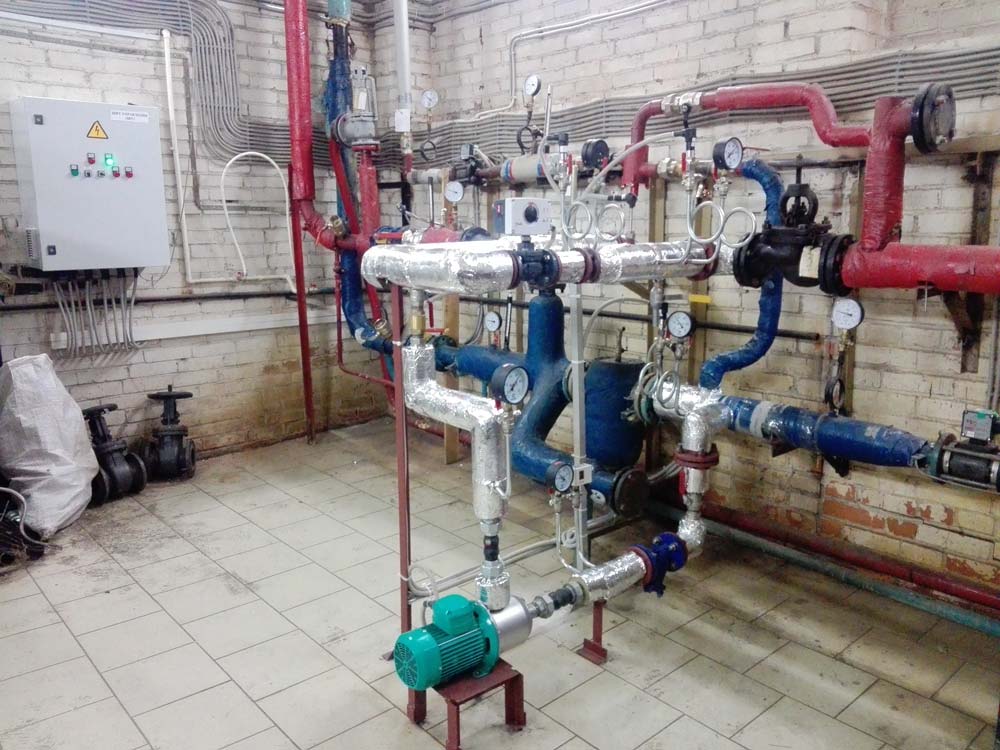

Модернизированный элеваторный ИТП в здании СПб ГБПОУ «Российский колледж традиционной культуры» по адресу: г. Санкт-Петербург, ул. Ворошилова, д.7 лит. А

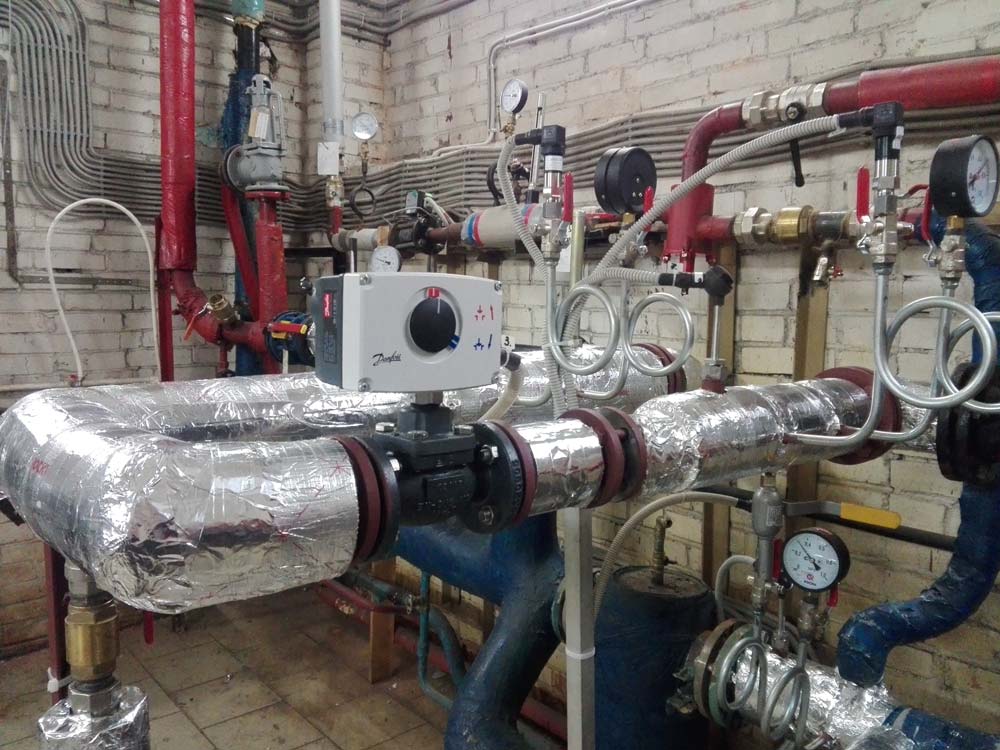

Запорно-регулирующий клапан системы плавного гидрорегулирования в ИТП здания СПб ГБПОУ «Российский колледж традиционной культуры» по адресу: г. Санкт-Петербург, ул. Ворошилова, д.7 лит. А
Для системы удаленной диспетчеризации, работающей через сеть Internet, разработано специальное программное обеспечение, направленное на выполнение следующих задач:
• сбор, архивирование и отображение информации о температурах, давлениях, состоянии исполнительных механизмов на экране монитора в виде мнемосхем, рисунков, графиков, пояснительных текстов, цифровых таблиц и символов;
• сбор и отображение информации об авариях, накопление этой информации с сохранением времени и даты возникновения и снятия аварийной ситуации;
• дистанционное управление работой тепловых пунктов: задание технологических уставок, коэффициентов ПИД-регулирования, температурных графиков, включение/отключение устройств.

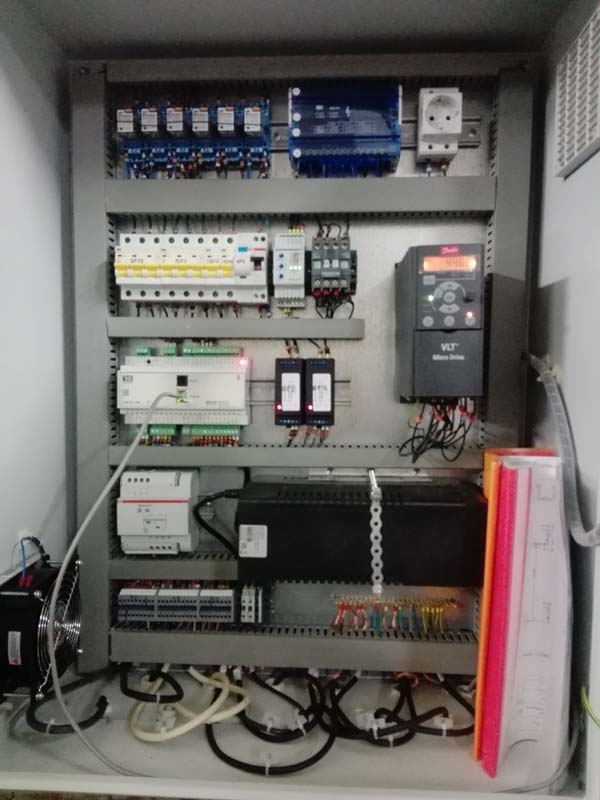

Щиты автоматики, смонтированные на объектах: г. Санкт-Петербург, ул. Ворошилова, д.7 лит. А и ул. Гжатская, д.7
Программное обеспечение системы диспетчеризации обеспечивает возможность дистанционного ввода в контроллер температурного графика системы отопления по 10-ти точкам с верхней и нижней срезкой, его изменения и параллельного смещения "вверх-вниз". В работе использованы нелинейные температурные графики системы отопления, учитывающие нелинейность теплоотдачи нагревательных приборов, нелинейные теплоаккумулирующие и изоляционные способности здания. Применение нелинейных температурных графиков повышает эффективность работы системы погодного регулирования теплопотребления.
Высокая надежность теплоснабжения и эксплуатации обеспечена за счет того, что при возникновении следующих нештатных ситуаций, а именно:
• обрыва линии связи с датчиком наружного воздуха;
• обрыва линии связи с датчиком температуры теплоносителя в вводном трубопроводе системы отопления;
• обрыва линии связи с датчиком давления на подающем и/или обратном трубопроводе сетевой воды;
• выхода из строя повысительно-подмешивающего насоса;
• аварийного или принудительного отключения электропитания
система автоматики обеспечивает отключение повысительно-подмешивающего насоса и полное открытие регулирующего электрического клапана за счет возвратной пружины, при этом элеватор продолжает работать в обычном режиме, но без погодного регулирования теплопотребления.
Любая нештатная ситуация отображается на мнемосхеме с цветовой индикацией и регистрируется в архиве нештатных ситуаций.

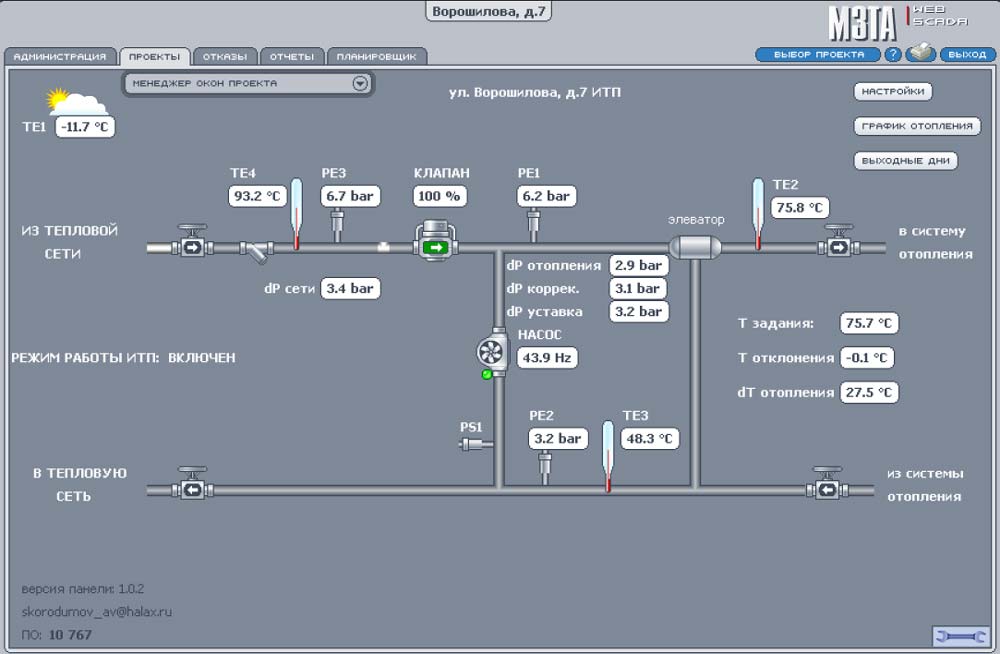

мнемосхема для элеваторного ИТП в здании СПб ГБПОУ «Российский колледж традиционной культуры» по адресу: г. Санкт-Петербург, ул. Ворошилова, д.7 лит. А

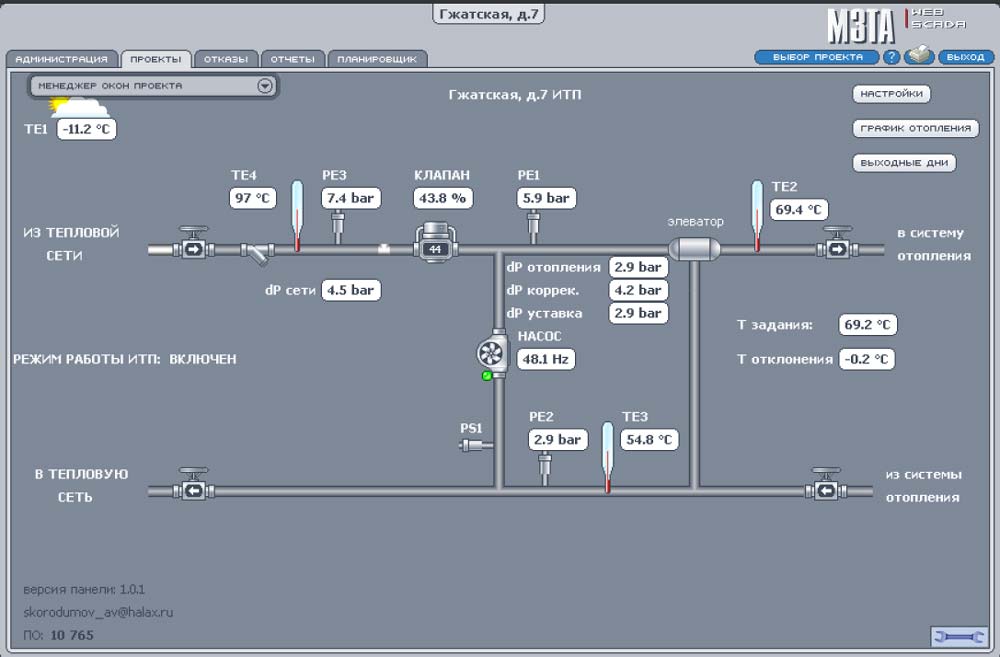

– мнемосхема для элеваторного ИТП в здании ГБПОУ «Санкт-Петербургский технический колледж» по адресу: г. Санкт-Петербург, ул. Гжатская, д.7
После устранения нештатной ситуации система управления автоматически переходит в штатный режим работы.
Модернизация элеваторного узла полностью сохраняет общие характеристики и показатели работы тепловой энергоустановки, а именно: зависимое элеваторное присоединение, неизменность гидравлического режима работы "классического" элеваторного узла без изменения договорных тепловых нагрузок, а также сохранение гидравлического режима эксплуатации системы отопления здания на существующем уровне.
Данный способ модернизации элеваторного узла может быть успешно использован как система погодного регулирования многоквартирных домов - см. здесь.
